Erstellen Ihres ersten Diagramms

Dieses Schnellstart-Tutorial führt Sie von einem leeren Arbeitsbereich zu einem gespeicherten BPMN-Diagramm.

1. Projekt erstellen

Diagramme befinden sich innerhalb von Projekten, daher ist der erste Schritt, eines zu erstellen.

  1. Öffnen Sie BPM Studio. Sie landen auf der Projects-Seite.
  2. Klicken Sie unter How do you want to start? auf Start from scratch. (Sie können auch auf New project klicken, was dieselben Optionen bietet.)
  3. Geben Sie einen Namen für das Projekt ein – zum Beispiel „Order Handling“ – und eine optionale Beschreibung.
  4. Klicken Sie auf Create.

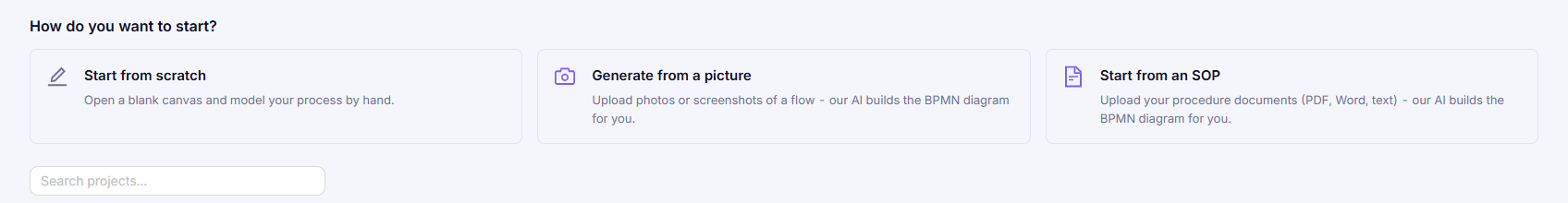

Startoptionen auf der Projektsseite

Das Projekt öffnet sich auf seiner Diagrams-Seite, die derzeit leer ist.

Möchten Sie lieber, dass KI die erste Version für Sie zeichnet? Wählen Sie stattdessen Generate from a picture oder Start from an SOP – siehe Erstellen von Diagrammen mit KI.

2. Diagramm erstellen

  1. Klicken Sie auf New diagram.
  2. Geben Sie einen Namen (bis zu 200 Zeichen) und eine optionale Beschreibung (bis zu 1000 Zeichen) ein.
  3. Klicken Sie auf Create.

Der Editor öffnet sich mit einer leeren Zeichenfläche, auf der ein einzelnes Startereignis zu sehen ist.

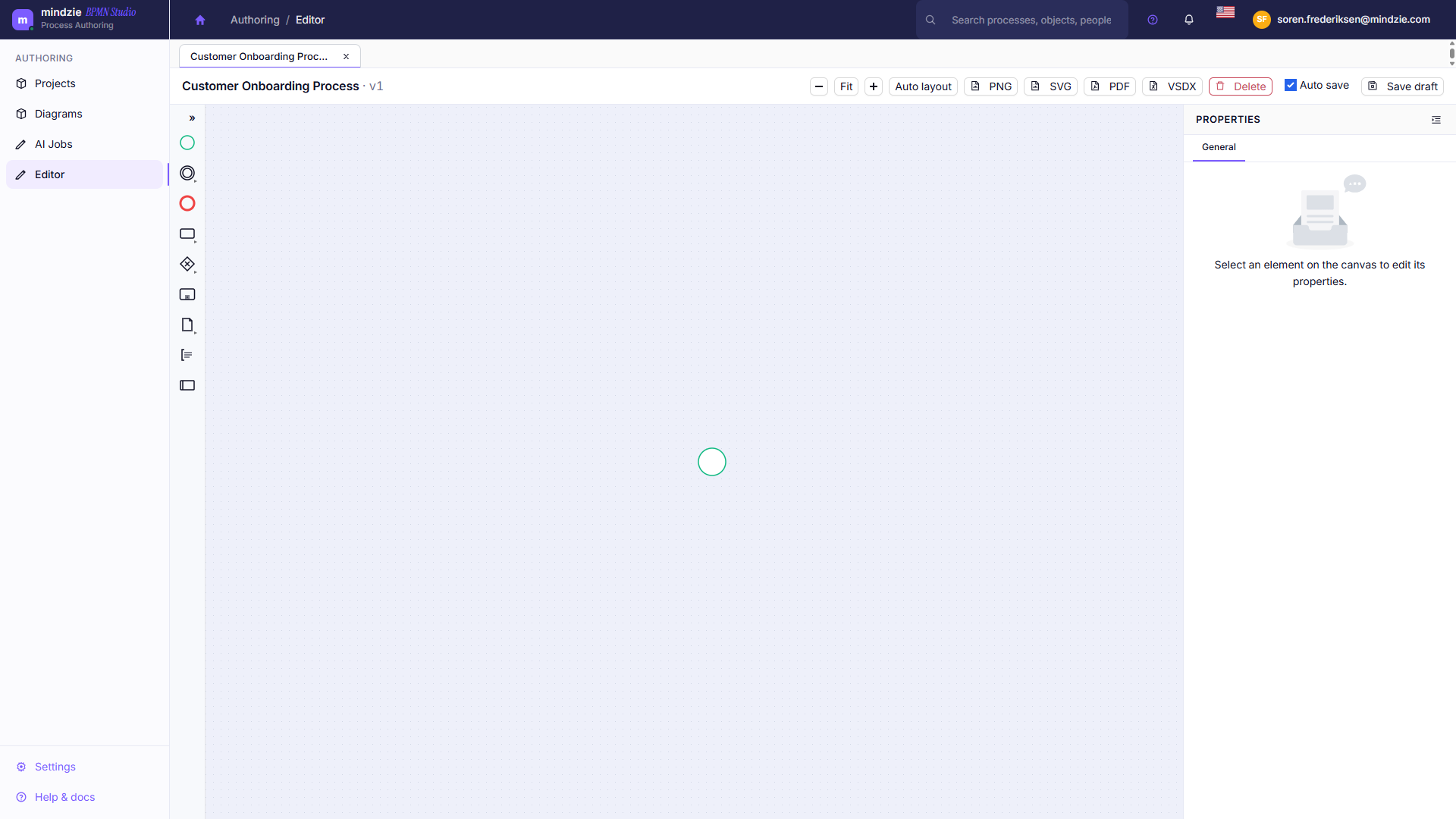

Neues Diagramm im Editor geöffnet

3. Prozess zeichnen

  1. Ziehen Sie eine Task aus der Palette links auf die Zeichenfläche.
  2. Klicken Sie auf das Startereignis, um es auszuwählen, und verwenden Sie dann die + Schnellverbindungs-Schaltfläche, die neben ihm erscheint, um eine Verbindung zu Ihrer Task zu ziehen.
  3. Fügen Sie weitere Tasks, ein Gateway und ein Endereignis auf dieselbe Weise hinzu.
  4. Klicken Sie auf ein beliebiges Element und geben Sie einen Namen ein.
  5. Klicken Sie jederzeit in der Symbolleiste auf Auto layout, um das gesamte Diagramm mit einem Klick zu ordnen (Rückgängig mit Ctrl+Z, falls Ihnen Ihre eigene Anordnung besser gefällt).

Für die vollständigen Bearbeitungstechniken siehe Grundlagen der Bearbeitung.

4. Speichern

Automatisches Speichern ist standardmäßig aktiviert – das Diagramm wird einen Moment nach Bearbeitungsende automatisch gespeichert, und die Symbolleiste zeigt das Ergebnis an („Saved v2 at 09:14“). Sie können auch auf Save draft klicken, um sofort zu speichern.

Jeder Speichervorgang erstellt eine neue nummerierte Version – die aktuelle Version sehen Sie neben dem Diagrammtitel. Siehe Speichern und Versionen.

5. Wiederfinden

Klicken Sie in der linken Navigation auf Diagrams, um zur Diagrammliste des Projekts zurückzukehren. Ihr Diagramm wird dort mit Versionsnummer und letztem Änderungszeitpunkt angezeigt. Klicken Sie auf den Namen, um es erneut zu öffnen.
